本製品のQoS（Quality of Service）機能について説明します。

本製品は、ユーザーが定義したポリシーに基づき、各種トラフィックに個別のサービスレベルを割り当てるQoS機能を備えています。

QoS機能では、クラシファイアと呼ばれるパケットフィルターを用いてパケットをトラフィッククラスに分類し、それぞれに異なるサービスレベル（帯域、優先度など）を割り当てます。クラシファイアを用いることにより、IPアドレスやTCP/UDPポート、DSCP（DiffServ Code Point）などに基づいたQoSの制御が可能です。

本製品のQoS機能では、トラフィッククラスごとに次のような処理が可能です。

• 帯域保証：特定のトラフィッククラスに対し、一定の帯域を保証します。

• 帯域制限：特定のトラフィッククラスに与える帯域を、一定値までに制限します。

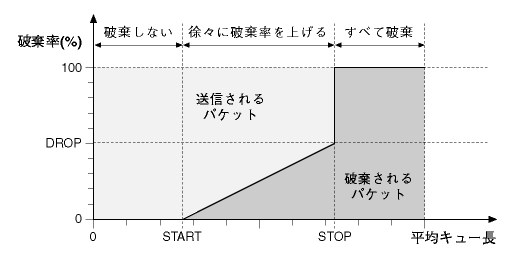

• 輻輳制御：RED（Random Early Detection/Discard）アルゴリズムを用いて、トラフィック量を段階的に制御します。

• 優先制御：トラフィッククラスごとに用意されたキューを用いて、パケットの優先制御を行います。優先制御方式は、絶対優先方式（PQ）と重み付きラウンドロビン方式（WRR/DWRR）から選択できます。PQとWRR/DWRRの併用も可能です。

• マーキング：IPヘッダーのDSCP（DiffServ Code Point）フィールド値、VLANタグヘッダーの802.1pプライオリティー値の書き換えが可能です。


Note - QoS機能とプライオリティーフィルターは併用できません。

Note - QoS関連コマンドの機能モジュール名は「QOS」ではなく「SQOS」です（Software QOSの意）。コマンド入力時はご注意ください。

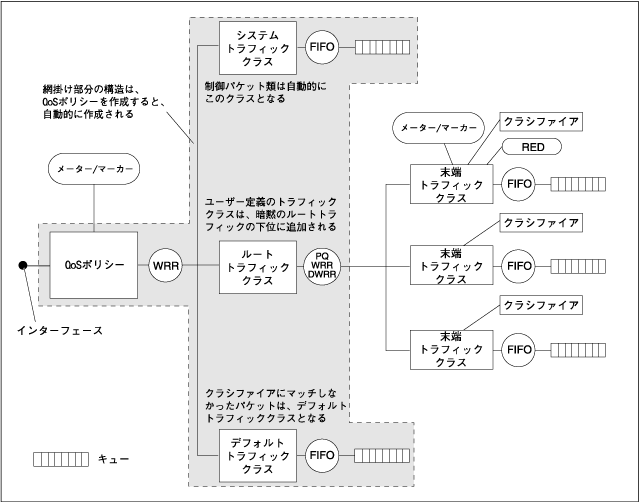

基本構成要素

インターフェース

QoSポリシー

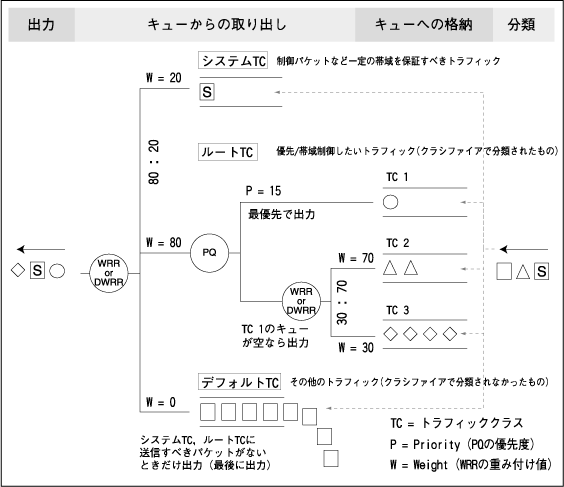

トラフィッククラス

• システムトラフィッククラス

  制御パケット用のトラフィッククラスです。本製品が送信するARP、RIP、OSPF、BGP、ND、PPP制御プロトコル（CP）、ISAKMP、KeepAliveメッセージ、SNMPのパケットや、本製品が受信するPPP制御プロトコル（CP）は自動的にこのクラスに分類されます。

  システムトラフィッククラスには、デフォルトで20の重み付け値が与えられています。そのため、輻輳時でもシステムトラフィックに対しては約20%の帯域が保証されます。

  システムトラフィッククラスの重み付け値は5〜50の範囲で変更可能です。


• ルートトラフィッククラス

  ユーザーが定義したトラフィッククラスを束ねるクラスです。QoSポリシーに追加したトラフィッククラスは、暗黙のうちにルートトラフィッククラスの下に配置されます。

  ルートトラフィッククラスには、デフォルトで80の重み付け値が与えられています。そのため、輻輳時でもユーザー定義のトラフィッククラス全体に対しては約80%の帯域が保証されます。

  なお、ルートトラフィッククラスの重み付け値は、以下の式で求められます。


  100 - システムトラフィッククラスの重み付け値(5〜50) - デフォルトトラフィッククラスの重み付け値(0〜20)


  ルートトラフィッククラスの重み付け値を直接変更することはできませんが、システムトラフィッククラス、デフォルトトラフィッククラスの重み付けを変更することで、間接的に変更可能です。


• デフォルトトラフィッククラス

  システムトラフィッククラスにもルートトラフィッククラスにも属さない「その他」のトラフィックを束ねるクラスです。

  具体的には、クラシファイアにマッチせず（ユーザー定義のトラフィッククラスに分類されず）、制御パケットでもないパケットがこのクラスの所属となります。

  デフォルトトラフィッククラスには、デフォルトで0の重み付け値が与えられています。これは、システムトラフィッククラス、ルートトラフィッククラスのどちらにも出力すべきパケットがないときだけ、デフォルトトラフィッククラスからパケットが出力されることを意味しています。

  デフォルトトラフィッククラスの重み付け値は0〜20の範囲で変更可能です。


クラシファイア

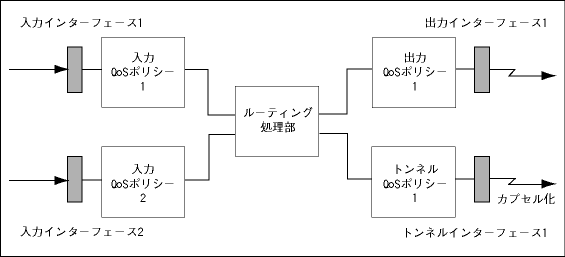

処理適用ポイント

• 入力インターフェース：パケットを受信した直後

• 出力インターフェース：パケットを送信する直前

• トンネルインターフェース：パケットをカプセル化する直前

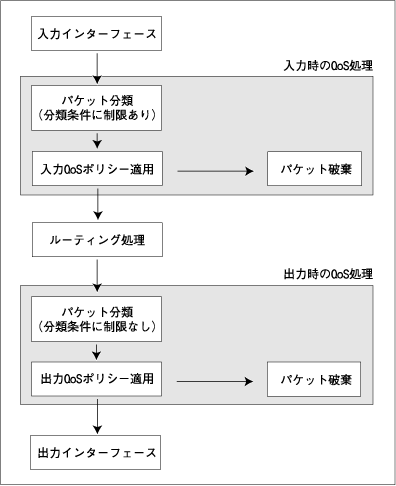

入力ポリシー

出力ポリシー

トンネルポリシー

基本設定手順

• 最初にすべての要素を作成しておき、その後で要素を連結していく方法

  1. クラシファイアを作成する

  2. トラフィッククラスを作成する

  3. QoSポリシーを作成する

  4. インターフェースにQoSポリシーを適用する

  5. QoSポリシーにトラフィッククラスを割り当てる

  6. トラフィッククラスにクラシファイアを割り当てる

  7. QoSを有効化する



• ツリー構造を上位から1つずつ作成していく方法

  1. QoSポリシーを作成する

  2. インターフェースにQoSポリシーを適用する

  3. トラフィッククラスを作成する

  4. QoSポリシーにトラフィッククラスを割り当てる

  5. クラシファイアを作成する

  6. トラフィッククラスにクラシファイアを割り当てる

  7. QoSを有効化する


設定手順例

Note - 以下の例は「手順」を示すことが目的であり、必ずしも実際的なものではありませんのでご注意ください。

• ppp0インターフェースから送信されるパケットを3つに分類し、絶対優先方式（PQ）の優先制御を行う。優先度は次のとおりとする。


  • 音声パケット：最優先で送信。終点UDPポートとして16300〜16320を使うと仮定

  • SIPパケット：音声パケットがないときだけ送信

  • その他パケット：音声パケット、SIPパケットがないときだけ送信


1. QoSポリシーを作成します。

   CREATE SQOS POLICY=1 ↓



2. インターフェースにQoSポリシーを適用します。送信パケットに対してQoS処理を行うので、OUTPOLICY（出力ポリシー）として指定します。

   SET SQOS INTERFACE=ppp0 OUTPOLICY=1 ↓



3. トラフィッククラスを作成します。ここでは「音声パケット」と「SIPパケット」に対応する2つのトラフィッククラスを作成し、絶対優先方式（PQ）の優先度（有効範囲は0〜15。15が最高）を設定します。

   なお、明示的に分類しなかったパケットは暗黙のデフォルトトラフィッククラス（優先度0）に割り当てられるため、「その他パケット」に対応するトラフィッククラスを作成する必要はありません。

   CREATE SQOS TRAFFICCLASS=1 PRIORITY=15 ↓
CREATE SQOS TRAFFICCLASS=2 PRIORITY=14 ↓



4. QoSポリシーにトラフィッククラスを割り当てます。

   ADD SQOS POLICY=1 TRAFFICCLASS=1-2 ↓



5. クラシファイアを作成し、パケットの分類条件を定義します。ここでは「音声パケット」と「SIPパケット」を識別する2つのクラシファイアを作成します。

   CREATE CLASSIFIER=1 UDPDPORT=16300-16320 ↓
CREATE CLASSIFIER=2 UDPDPORT=5060 ↓




   Note - ここでは音声パケットがUDPポート16300〜16320を使うと仮定しています。



6. トラフィッククラスにクラシファイアを割り当てます。

   ADD SQOS TRAFFICCLASS=1 CLASSIFIER=1 ↓
ADD SQOS TRAFFICCLASS=2 CLASSIFIER=2 ↓



7. QoS機能を有効化します。

   ENABLE SQOS ↓


QoSポリシーとインターフェース

1. トラフィッククラスに分類（classify）

2. キューに格納（enqueue）

3. キューから取り出し（dequeue）


• メータリングに使用するメーター（帯域使用量計測器）

• メータリングの結果、帯域クラス3（使いすぎ）に分類されたパケットに対する処理

• 本ポリシーで使用するDSCPMAP（DSCP値、帯域クラスの書き換え対応表）

• リマーキング処理の内容

• 仮想帯域

• 重み付けされた下位トラフィッククラス間の優先制御方式（WRR/DWRR）

• デフォルトトラフィッククラス

• システムトラフィッククラスの重み付け値


CREATE SQOS POLICY=1 ↓


SET SQOS POLICY=1 DESCRIPTION="Policy for PPP over ISDN(128K)" ↓


CREATE SQOS POLICY=1 VIRTBW=8M ↓


表 1

インターフェース種別	書式	備考	例
通常のインターフェース
Ethernet	ethX	ethは固定文字列、Xは番号	eth0, eth1
フレームリレー	frX	frは固定文字列、Xは番号	fr0, fr1
PPP	pppX	pppは固定文字列、Xは番号	ppp0, ppp1
スイッチインスタンス	swi0	swi0は固定文字列。LAN側スイッチ全体を表す	swi0
トンネルインターフェース
GRE	greX	greは固定文字列、XはGREフィルターの番号	gre1, gre2
IPv6(IPv6 over IPv4, 6to4)	virtX	virtは固定文字列、Xは番号。	virt0, virt1
IPsec	ipsec-policyname	ipsec-は固定文字列、policynameはIPsecポリシー名	ipsec-vpn, ipsec-ota

SET SQOS INTERFACE=ppp0 OUTPOLICY=1 ↓


SET SQOS INTERFACE=eth0 INPOLICY=2 ↓


SET SQOS INTERFACE=gre1 TUNNELPOLICY=3 ↓


SET SQOS INTERFACE=virt0 TUNNELPOLICY=4 ↓


SET SQOS INTERFACE=ipsec-vpn TUNNELPOLICY=5 ↓


Note - 通常のインターフェースには、INPOLICYとOUTPOLICYを1つずつ適用できます。トンネルインターフェースには、TUNNELPOLICYを1つだけ適用できます。

Note - QoSポリシーは、複数のインターフェースで使用することができます。また、QoSポリシーには、複数のトラフィッククラスを割り当てることができます。

SET SQOS INTERFACE=ppp0 OUTPOLICY=NONE ↓


SHOW SQOS POLICY ↓
SHOW SQOS POLICY=1 ↓
SHOW SQOS POLICY=1 SHOWUNUSED=YES ↓
SHOW SQOS POLICY=1 TREE ↓


トラフィッククラス

• プレマーキング処理の内容（末端トラフィッククラスのみ）

• メータリングに使用するメーター（帯域使用量計測器）

• メータリングの結果、帯域クラス3（使いすぎ）に分類されたパケットに対する処理

• キュー長の制御に使用するREDカーブセット（末端トラフィッククラスのみ）

• 最大キュー長（末端トラフィッククラスのみ）

• 最大キュー長超過時の破棄方式（Tail-drop/Head-drop）と通知処理（末端トラフィッククラスのみ）

• リマーキング処理の内容

• 仮想帯域

• 絶対優先方式（PQ）における優先度、または、重み付きラウンドロビン（WRR/DWRR）における重み付け値

• 重み付けされた下位トラフィッククラス間の優先制御方式（WRR/DWRR）（中間トラフィッククラスのみ）


CREATE SQOS TRAFFICCLASS=1 ↓


SET SQOS TRAFFICCLASS=1 DESCRIPTION="file server traffic" ↓


CREATE SQOS TRAFFICCLASS=1 VIRTBW=1.5M ↓


CREATE SQOS TRAFFICCLASS=2 MAXQLEN=10 QUEUEDROP=HEAD ↓


CREATE SQOS TRAFFICCLASS=3 ↓


CREATE SQOS TRAFFICCLASS=5 PRIORITY=15 ↓


CREATE SQOS TRAFFICCLASS=3 WEIGHT=10 ↓
CREATE SQOS TRAFFICCLASS=4 WEIGHT=20 ↓


Note - WRR/DWRRのどちらを使用するかは、上位のトラフィッククラス（CREATE SQOS TRAFFICCLASSコマンド）またはQoSポリシー（CREATE SQOS POLICYコマンド）のWEIGHTSCHEDULERパラメーターの値で決まります。

CREATE SQOS METER=1 MAXBANDWIDTH=500K MINBANDWIDTH=300K ↓
CREATE SQOS TRAFFICCLASS=1 METER=1 BWCLASS3ACTION=DROP ↓


CREATE SQOS DSCPMAP=10 ↓
SET SQOS DSCPMAP=10 TABLE=PREMARK DSCP=0-31 NEWDSCP=1 ↓
SET SQOS DSCPMAP=10 TABLE=PREMARK DSCP=32-63 NEWDSCP=2 ↓
CREATE SQOS POLICY=1 DSCPMAP=10 ↓
CREATE SQOS TRAFFICCLASS=1 PREMARKDSCP=USEDSCPMAP ↓
ADD SQOS POLICY=1 TRAFFICCLASS=1 ↓


ADD SQOS POLICY=1 TRAFFICCLASS=1-2 ↓


ADD SQOS TRAFFICCLASS=2 SUBCLASS=3 ↓


Note - トラフィッククラスは、1つのQoSポリシーかトラフィッククラス（中間トラフィッククラス）にしか割り当てることができません。末端トラフィッククラスには複数のクラシファイアを割り当てることができます。

SHOW SQOS TRAFFICCLASS ↓
SHOW SQOS TRAFFICCLASS=1 ↓
SHOW SQOS TRAFFICCLASS=1 SHOWUNUSED=YES ↓


クラシファイア

• 入力ポリシーで使用するクラシファイアは、「入力ポリシー（INPOLICY）用の構文」にしたがって作成してください。

  CREATE CLASSIFIER=101 IPDSCP=10 ↓



• 出力ポリシーで使用するクラシファイアは、「出力ポリシー（OUTPOLICY）用の構文」にしたがって作成してください。

  CREATE CLASSIFIER=201 IPDADDR=192.168.10.5/32 ↓



• トンネルポリシーで使用するクラシファイアは、「トンネルポリシー（TUNNELPOLICY）用の構文」にしたがって作成してください。

  CREATE CLASSIFIER=301 TCPDPORT=22 ↓


表 2：クラシファイアの条件パラメーター

項目名	説明	IN	OUT	TUN	備考
レイヤー1
IINTERFACE	入力インターフェース（ethX、frX、pppX）	×	○	○	IPORT、EPORTとの同時使用は不可
IPORT	入力スイッチポート	×	○	×	IINTERFACEとの同時使用は不可
EPORT	出力スイッチポート	×	○	×	スイッチインスタンス（swi0）に適用した出力ポリシーでのみ有効。IINTERFACE、PPPINDEXとの同時使用は不可
レイヤー2
MACSADDR	（Ethernet）送信元MACアドレス	×	○	×
MACDADDR	（Ethernet）宛先MACアドレス	×	○	×
MACTYPE	（Ethernet）レイヤー2アドレス種別。L2UCAST（ユニキャスト）、L2BMCAST（マルチキャストとブロードキャスト）、ANY（すべて）のいずれか	×	○	×
SVLAN	入力VLAN	×	○	×
DVLAN	出力VLAN	×	○	×
VLANPRIORITY	802.1pユーザープライオリティー	○	○	×
PPPINDEX	出力PPPインターフェース番号	×	○	×	EPORTとの同時使用は不可
レイヤー3
IPSADDR	（IPv4ヘッダー）始点IPv4アドレス/マスク長	×	○	○
IPSADDR	（IPv6ヘッダー）始点IPv6アドレス/プレフィックス長	×	○	○
IPDADDR	（IPv4ヘッダー）終点IPv4アドレス/マスク長	×	○	○
IPDADDR	（IPv6ヘッダー）始点IPv6アドレス/プレフィックス長	×	○	○
IPDSCP	（IPv4/IPv6ヘッダー）DSCP（DiffServ Code Point）	○	○	○	IPTOSとの同時使用は不可
IPTOS	（IPv4ヘッダー）TOS優先度（precedence）	○	○	○	IPDSCPとの同時使用は不可
IPFRAG	（IPv4パケット）フラグメント化されているかどうか	×	○	○
IPPROTOCOL	（IPv4/IPv6ヘッダー）プロトコルタイプ（レイヤー4プロトコルタイプ）	×	○	○
レイヤー4
TCPFLAGS	（TCPヘッダー）制御フラグ	×	○	○
TCPSPORT	（TCPヘッダー）始点ポート	×	○	○
TCPDPORT	（TCPヘッダー）終点ポート	×	○	○
UDPSPORT	（UDPヘッダー）始点ポート	×	○	○
UDPDPORT	（UDPヘッダー）終点ポート	×	○	○

ADD SQOS TRAFFICCLASS=1 CLASSIFIER=101 ↓


Note - 子クラスを持つトラフィッククラス（中間トラフィッククラス）にはクラシファイアを割り当てられません。

Note - クラシファイアは、複数の末端トラフィッククラスに割り当てることができます。ただし、同一ポリシー内で同じクラシファイアを複数回使うことはできません。

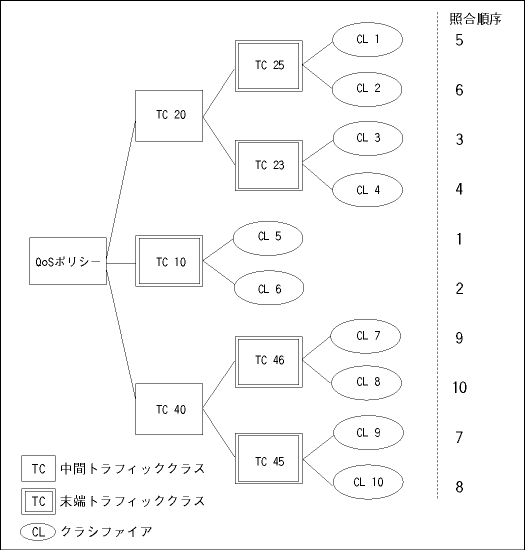

クラシファイアの照合順序

1. クラシファイアが関連付けられている末端トラフィッククラスを番号の小さいものから大きいものの順に照合します。


2. 末端トラフィッククラス内では、クラシファイアを番号の小さいものから大きいものの順に照合します。

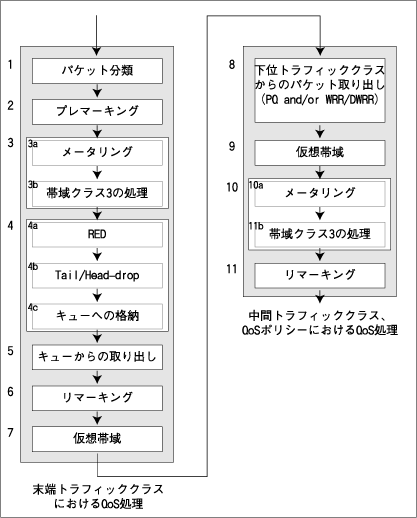

処理フローと詳細設定

表 3：末端トラフィッククラスにおけるQoS処理の流れ

-	大分類	小分類	処理内容
1	パケット分類（classify）	-	クラシファイアにより、パケットをトラフィッククラスに分類します。どのクラシファイアにもマッチしなかったパケットは、デフォルトトラフィッククラスに分類します。また本製品自身が送受信する制御パケットなどは、システムトラフィッククラスに分類します
2	プレマーキング（premark）	-	プレマーキングの設定がなされている場合は、設定内容にしたがってパケットのDSCP値を書き換えたり、帯域クラスの初期値を割り当てたりします。プレマーキングの設定がされていない場合は、帯域クラスの初期値として1が割り当てられます
3a	メータリング（meter）	メータリング	メーターが指定されている場合、パケットがどの程度帯域を使用しているかを計測し、計測結果に基づきパケットを3つの「帯域クラス」に分類します
3b		帯域クラス3の処理	「帯域クラス3（帯域を使いすぎ）に対する処理（BWCLASS3ACTION）が指定されている場合、帯域クラス3に該当するパケットを破棄するか、該当するパケットの処理を一時停止します。一時停止の場合、設定によってログやSNMPトラップによる通知も可能です
4a	キューへの格納（enqueue）	RED	REDカーブセットが指定されている場合、REDアルゴリズムを使用して、キュー長が限界に達する前にパケットをランダムに破棄して輻輳を回避します
4b		Tail/Head-drop	キュー長が限界に達している場合は、キューの先頭（Head-drop）または末尾（Tail-drop）からパケットを破棄します
4c		キューへの格納	パケットをキューに格納します
5	キューからの取り出し（dequeue）	-	上位トラフィッククラスまたはQoSポリシーの要請にしたがい、パケットをキューから取り出します
6	リマーキング（remark）	-	リマーキングの設定がなされている場合は、設定内容にしたがってパケットのDSCP値を書き換えたり、新しい帯域クラスを割り当てたりします。また、802.1p値の書き換えも可能です
7	仮想帯域（virtual bandwidth）	-	仮想帯域（VIRTBW）が設定されている場合、指定された帯域をオーバーしない速度でパケットを次のステップに送り出します

表 4：中間トラフィッククラス、QoSポリシーにおけるQoS処理の流れ

-	大分類	小分類	備考
8	キューからの取り出し（dequeue）	-	上位トラフィッククラス、QoSポリシー、インターフェースなどからの要請にしたがい、下位のトラフィッククラスからパケットを取り出します。配下に複数のトラフィッククラスが存在する場合は、各トラフィッククラスの優先度（PRIORITY）や重み付け値（WEIGHT）に基づき、絶対優先方式（PQ）や重み付きラウンドロビン（WRR/DWRR）といったアルゴリズムを用いて取り出す順序を制御します
9	仮想帯域（virtual bandwidth）	-	仮想帯域（VIRTBW）が設定されている場合、指定された帯域をオーバーしない速度でパケットを次のステップに送り出します
10a	メータリング（meter）	メータリング	メーターが指定されている場合、パケットがどの程度帯域を使用しているかを計測し、計測結果に基づきパケットを3つの「帯域クラス」に分類します
10b		帯域クラス3の処理	「帯域クラス3（帯域を使いすぎ）に対する処理（BWCLASS3ACTION）が指定されている場合、帯域クラス3に該当するパケットを破棄するか、該当するパケットの処理を一時停止します。一時停止の場合、設定によってログやSNMPトラップによる通知も可能です
11	リマーキング（remark）	-	リマーキングの設定がなされている場合は、設定内容にしたがってパケットのDSCP値を書き換えたり、新しい帯域クラスを割り当てたりします。また、802.1p値の書き換えも可能です

パケット分類

プレマーキング

• パケットのDSCP値にエンコードされた「前ホップにおけるメータリング結果（帯域クラス）」をデコードする（取り出す）


• DiffServドメインの入り口において、トラフィッククラスごとにDSCP値を割り当てる


• トラフィッククラスのすべてのパケットに同じDSCP値、帯域クラス値を割り当てる


• プレマーキング用DSCPMAPテーブルを参照し、パケットが元々持っていたDSCP値にしたがって、新しいDSCP値、帯域クラスを割り当てる


CREATE SQOS TRAFFICCLASS=10 PREMARKBWCL=2 ↓


Note - PREMARKBWCLパラメーターを省略した場合は、トラフィッククラスの全パケットに帯域クラスの初期値として1が割り当てられます。

CREATE SQOS DSCPMAP=20 ↓
SET SQOS DSCPMAP=20 TABLE=PREMARK DSCP=0-31 NEWBWCLASS=1 ↓
SET SQOS DSCPMAP=20 TABLE=PREMARK DSCP=32-63 NEWBWCLASS=2 ↓
CREATE SQOS POLICY=5 DSCPMAP=20 ↓
CREATE SQOS TRAFFICCLASS=10 PREMARKDSCP=USEDSCPMAP ↓
ADD SQOS POLICY=5 TRAFFICCLASS=10 ↓


CREATE SQOS TRAFFICCLASS=10 PREMARKDSCP=31 ↓


CREATE SQOS DSCPMAP=30 ↓
SET SQOS DSCPMAP=30 TABLE=PREMARK DSCP=0-31 NEWDSCP=1 ↓
SET SQOS DSCPMAP=30 TABLE=PREMARK DSCP=32-63 NEWDSCP=2 ↓
CREATE SQOS POLICY=15 DSCPMAP=30 ↓
CREATE SQOS TRAFFICCLASS=20 PREMARKDSCP=USEDSCPMAP ↓
ADD SQOS POLICY=15 TRAFFICCLASS=20 ↓


CREATE SQOS DSCPMAP=0 ↓


SET SQOS DSCPMAP=0 TABLE=PREMARK DSCP=61 NEWDSCP=3 NEWBWCLASS=1 ↓


SHOW SQOS TRAFFICCLASS=1 ↓


SHOW SQOS DSCPMAP ↓
SHOW SQOS DSCPMAP=0 ↓


メータリング

表 5：3つの帯域クラス

帯域クラス	帯域使用量	取り扱い方法（一例）
1	少ない	帯域割り当ての優先度は最高
2	中程度	帯域割り当ての優先度は中
3	使いすぎ	帯域割り当ての優先度は最低。輻輳時は優先的に破棄

Note - プレマーキングの設定を特に行っておらず、また、メータリングも実施しない場合、プレマーキングのデフォルト設定により、パケットはデフォルトの帯域クラス1として扱われます。

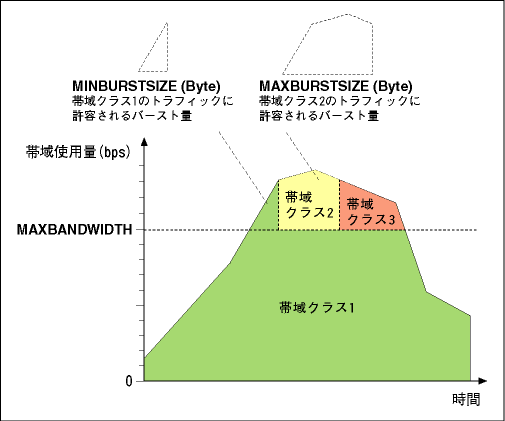

シングルレート・メーター（srTCM）

Note - 本製品のシングルレート・メーターはRFC2697に準じていますが、基準値などの用語は異なったものを使っています。また、本章における説明は概念的なもので、メーターの動作を厳密に説明しているわけではありません。メーターの動作原理についてはRFC2697をご参照ください。また、基準値名の対応については次の表を参照してください。なお、帯域クラス1、2、3は、RFCにおける緑（green）、黄（yellow）、赤（red）に対応しています。

表 6：本製品とRFC2697のsrTCM基準値名称対応表

本製品	RFC2697
MAXBANDWIDTH	CIR (Committed Information Rate)
MAXBURSTSIZE	EBS (Excess Burst Size)
MINBURSTSIZE	CBS (Committed Burst Size)

表 7：シングルレート・メーターの判定基準

帯域クラス	帯域使用量	判定基準
1	少ない	バーストサイズ <= MINBURSTSIZE
2	中程度	MINBURSTSIZE < バーストサイズ <= MAXBURSTSIZE
3	使いすぎ	バーストサイズ > MAXBURSTSIZE

表 8：IGNOREBWCLASSパラメーターの効果

元の帯域クラス	メータリングの結果割り当てられうる帯域クラス
	YES (color-blind)時	NO (color-aware)時
1	1, 2, 3	1, 2, 3
2	1, 2, 3	2, 3
3	1, 2, 3	3

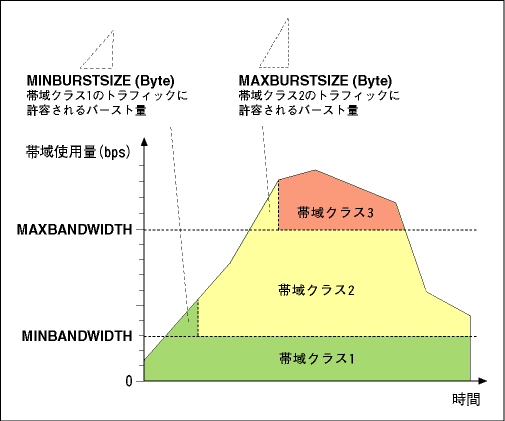

ツインレート・メーター（trTCM）

Note - 本製品のツインレート・メーターはRFC2698に準じていますが、基準値などの用語は異なったものを使っています。また、本章における説明は概念的なもので、メーターの動作を厳密に説明しているわけではありません。メーターの動作原理についてはRFC2698をご参照ください。また、基準値名の対応については次の表を参照してください。なお、帯域クラス1、2、3は、RFCにおける緑（green）、黄（yellow）、赤（red）に対応しています。

表 9：本製品とRFC2698のtrTCM基準値名称対応表

本製品	RFC2698
MAXBANDWIDTH	PIR (Peak Information Rate)
MINBANDWIDTH	CIR (Committed Information Rate)
MAXBURSTSIZE	PBS (Peak Burst Size)
MINBURSTSIZE	CBS (Committed Burst Size)

表 10：ツインレート・メーターの判定基準

帯域クラス	帯域使用量	判定基準
1	少ない	バーストサイズ(MIN) <= MINBURSTSIZE
2	中程度	バーストサイズ(MIN) > MINBURSTSIZE かつ バーストサイズ(MAX) <= MAXBURSTSIZE
3	使いすぎ	バーストサイズ(MAX) > MAXBURSTSIZE

表 11：IGNOREBWCLASSパラメーターの効果

元の帯域クラス	メータリングの結果割り当てられうる帯域クラス
	YES (color-blind)時	NO (color-aware)時
1	1, 2, 3	1, 2, 3
2	1, 2, 3	2, 3
3	1, 2, 3	3

帯域クラス3に対する処理

CREATE SQOS POLICY=1 BWCLASS3ACTION=DROP ↓


CREATE SQOS POLICY=2 BWCLASS3ACTION=PAUSE PAUSEACTION=LOG ↓


キューへの格納

• キュー長が限界に達した場合、超過分のパケットを破棄する（REDなし）。

• キュー長が限界に達する前に、パケットを徐々に破棄してゆく（REDあり）。


• キューの末尾（新しいパケット）から破棄する（Tail-drop）

• キューの先頭（古いパケット）から破棄する（Head-drop）


輻輳制御（RED）

Note - REDアルゴリズムは流量制御や輻輳回避の機能を持つTCPトラフィックに対してもっとも効果を発揮します。UDPのように輻輳制御機能を持たないプロトコルに対しては効果がありませんのでご注意ください。

• START：パケットを破棄し始めるポイント

• STOP：パケットを完全に破棄するポイント

• DROP：平均キュー長がSTOPのときに破棄するパケットの割合


Note - プレマーキングの設定を特に行っておらず、また、メータリングも実施しない場合、プレマーキングのデフォルト設定により、パケットはデフォルトの帯域クラス1として扱われます。

CREATE SQOS RED=3 START1=35 STOP1=45 DROP1=40 START2=25 STOP2=35 DROP2=50 START3=15 STOP3=25 DROP3=60 ↓


SET SQOS RED=3 START1=25 STOP1=35 DROP1=30 START2=15 STOP2=25 DROP2=40 START3=5 STOP3=15 DROP3=50 ↓


CREATE SQOS TRAFFICCLASS=1 RED=3 ↓


キューの設定

SET SQOS TRAFFICCLASS=2 MAXQLEN=128 ↓


CREATE SQOS TRAFFICCLASS=2 QUEUEDROP=TAIL ↓


CREATE SQOS TRAFFICCLASS=2 QUEUEDROP=HEAD ↓


SET SQOS TRAFFICCLASS=2 QLIMITEXCEEDACTION=LOG ↓


キューからの取り出し

1. インターフェース（またはトンネル）がQoSポリシーに対してパケットを要求する。


2. QoSポリシーは、配下のトラフィッククラス（システム、ルート、デフォルト）のどれかにパケットを要求する。どのトラフィッククラスに要求するかは、3つのクラスの重み付け値（WEIGHT）をもとに、重み付きラウンドロビン（WRR/DWRR）アルゴリズムを適用して決定する。


3. トラフィッククラスは、自身が末端トラフィッククラスであればキューからパケットを取り出し、QoSポリシーに引き渡す。中間トラフィッククラスの場合は、子クラスのどれかにパケットを要求する。どの子クラスに要求するかは、各子クラスに設定された優先度（PRIORITY）や重み付け値（WEIGHT）をもとに、絶対優先方式（PQ）か重み付きラウンドロビン（WRR/DWRR）アルゴリズムを適用して決定する。


4. 末端トラフィッククラスに到達するまで手順3を繰り返す。


暗黙トラフィッククラス間の優先制御

• システム = 20

• ルート = 80 (= 100 - 20 - 0)

• デフォルト = 0


Note - WRR（Weighted Round Robin）では重み付け値をパケット単位でしか考えないため、パケットサイズの大きなトラフィックは、重み付け値の比率以上の帯域を消費する可能性があります。一方、改良型のDWRR（Deficit Weighted Round Robin）ではパケットサイズを考慮するため、重み付け値の比率がより実際の帯域配分比率に近くなります。

CREATE SQOS POLICY=1 SYSTEMTRAFFIC=30 ↓


100 - システムトラフィッククラスの重み付け値(5〜50) - デフォルトトラフィッククラスの重み付け値(0〜20)


1. 重み付けされたトラフィッククラスを作成します。デフォルトトラフィッククラスとして使用する場合、重み付け値の有効範囲は0〜20です。また、WEIGHTパラメーターを指定しないと優先度付き（デフォルト値 PRIORITY=1）のトラフィッククラスになるのでご注意ください。

   CREATE SQOS TRAFFICCLASS=100 WEIGHT=5 DESCRIPTION="Custom default TC" ↓



2. 作成したトラフィッククラスの番号を、QoSポリシーのDEFAULTTRAFFICCLASSパラメーターに指定します。

   CREATE SQOS POLICY=1 DEFAULTTRAFFICCLASS=100 ↓


ユーザー定義トラフィッククラス間の優先制御

• 配下に優先度付きのトラフィッククラス（PRIORITYが設定されているもの）と重み付けされたトラフィッククラス（WEIGHTが設定されているもの）が混在しているときは、優先度付きのトラフィッククラスが重み付けされたトラフィッククラスよりも優先されます。


• 優先度付きのトラフィッククラスが複数あるときは、それらのクラス間で絶対優先方式（PQ）の優先制御が行われます。すなわち、優先度の高いトラフィッククラスに出力すべきパケットがある間、優先度の低いトラフィッククラスからはパケットが出力されません。


• 優先度付きのトラフィッククラスに出力すべきパケットがない場合、初めて重み付けされたトラフィッククラスからパケットが出力されます。


• 重み付けされたトラフィッククラスが複数あるときは、それらのクラス間で重み付きラウンドロビン（WRR/DWRR）による優先制御が行われます。すなわち、各トラフィッククラスの重み付け値（WEIGHT）の比率にしたがって、パケットが出力されます。


• 重み付け値が0のトラフィッククラスは、もっとも優先度が低いトラフィッククラスです。WEIGHT=0のトラフィッククラスからパケットが出力されるのは、その他のトラフィッククラスに出力すべきパケットがないときだけです。


• トラフィッククラス1: PRIORITY=15

• トラフィッククラス2: WEIGHT=70

• トラフィッククラス3: WEIGHT=30


• トラフィッククラス1のキューにパケットがあるときは、トラフィッククラス1から出力する。


• トラフィッククラス1のキューが空のときは、トラフィッククラス2、3からパケットを出力する。このとき、重み付け値の比率70:30にしたがい交互にパケットを出力する。


CREATE SQOS TRAFFICCLASS=1 PRIORITY=15 DESCRIPTION="Top priority" ↓
CREATE SQOS TRAFFICCLASS=2 PRIORITY=14 DESCRIPTION="Second priority" ↓


SET SQOS TRAFFICCLASS=1 WEIGHT=60 ↓
SET SQOS TRAFFICCLASS=2 WEIGHT=30 ↓
SET SQOS TRAFFICCLASS=3 WEIGHT=12 ↓
SET SQOS TRAFFICCLASS=4 WEIGHT=6 ↓


Note - 暗黙のトラフィッククラス（システム、ルート、デフォルト）はWEIGHTの合計が100になっていますが、ユーザー定義のトラフィッククラスの場合、WEIGHTの合計は100でなくてもかまいません。

CREATE SQOS POLICY=1 WEIGHTSCHEDULER=DWRR ↓


Note - WRR（Weighted Round Robin）では重み付け値をパケット単位でしか考えないため、パケットサイズの大きなトラフィックは、重み付け値の比率以上の帯域を消費する可能性があります。一方、改良型のDWRR（Deficit Weighted Round Robin）ではパケットサイズを考慮するため、重み付け値の比率がより実際の帯域配分比率に近くなります。

SET SQOS TRAFFICCLASS=1 PRIORITY=15 ↓
SET SQOS TRAFFICCLASS=2 PRIORITY=14 ↓
SET SQOS TRAFFICCLASS=3 WEIGHT=12 ↓
SET SQOS TRAFFICCLASS=4 WEIGHT=6 ↓


SHOW SQOS POLICY=1 ↓
SHOW SQOS TRAFFICCLASS=1 ↓


SHOW SQOS POLICY TREE ↓


リマーキング

• メータリング結果（帯域クラス）をDSCP値、802.1pユーザープライオリティー値にエンコードし、次ホップの機器に通知する


• メータリング結果（帯域クラス）を上位のトラフィッククラスやQoSポリシーに伝える。


• トラフィッククラス、QoSポリシーのすべてのパケットに同じDSCP値を割り当てる


• リマーキング用DSCPMAPテーブルを参照し、パケットが元々持っていたDSCP値にしたがって、新しいDSCP値を割り当てる


CREATE SQOS TRAFFICCLASS=10 REMARKING=31 ↓


CREATE SQOS DSCPMAP=40 ↓
SET SQOS DSCPMAP=40 TABLE=REMARK DSCP=0-31 BWCLASS=3 NEWDSCP=61 ↓
SET SQOS DSCPMAP=40 TABLE=REMARK DSCP=32-63 BWCLASS=3 NEWDSCP=62 ↓
CREATE SQOS POLICY=25 DSCPMAP=40 ↓
CREATE SQOS TRAFFICCLASS=30 REMARKING=USEDSCPMAP ↓
ADD SQOS POLICY=25 TRAFFICCLASS=30 ↓


CREATE SQOS DSCPMAP=0 ↓


SET SQOS DSCPMAP=0 TABLE=REMARK DSCP=61 BWCLASS=3 NEWDSCP=1 NEWBWCLASS=2 ↓


CREATE SQOS TRAFFICCLASS=10 REMARKVLANPRI=7 ↓


SHOW SQOS TRAFFICCLASS=1 ↓
SHOW SQOS POLICY=1 ↓


SHOW SQOS DSCPMAP ↓
SHOW SQOS DSCPMAP=0 ↓


仮想帯域

CREATE SQOS POLICY=1 VIRTBW=10M ↓


(C) 2010-2014 アライドテレシスホールディングス株式会社

PN: 613-001314 Rev.G
