設定例集#50: PPPoEマルチセッションによる端末型インターネット接続+CUGサービス接続(LAN型)


構成
設定開始前に
自動設定の確認と削除
システム時刻の設定
ルーターAの設定
ルーターBの設定
設定の保存
ファイアウォールログについて
ルーターAのコンフィグ
ルーターBのコンフィグ



PPPoEセッションを2本使い、インターネット(ISP)接続とCUG(Closed Users Group)サービス(フレッツ・VPNワイド、フレッツ・グループアクセス(プロ、NTT東日本)、フレッツ・グループ(ビジネスメニュー、NTT西日本))の「LAN型払い出し」を同時に利用します。パケットの振り分けはスタティックな経路制御により行います。

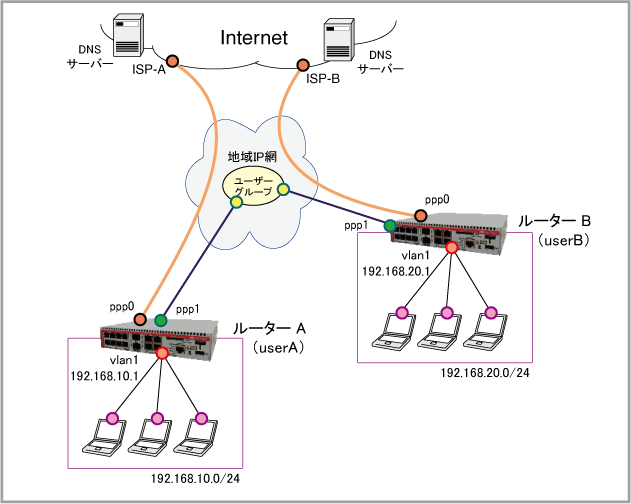

構成


ルーターA
ルーターB
ISPから提供された情報
ISP接続用ユーザー名 user@ispA user@ispB
ISP接続用パスワード isppasswdA isppasswdB
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 動的割り当て(IPCP) 動的割り当て(IPCP)
DNSサーバー 自動取得(IPCP) 自動取得(IPCP)
接続形態 端末型 端末型
グループ管理者から提供された情報
CUG接続用ユーザー名 userA userB
CUG接続用パスワード passwdA passwdB
LAN側IPアドレス 192.168.10.0/24 192.168.20.0/24
ルーターの基本設定
WAN側物理インターフェース eth1 eth1
WAN側(ppp0)IPアドレス 接続時にISP-Aから取得 接続時にISP-Bから取得
WAN側(ppp1)IPアドレス Unnumbered Unnumbered
LAN側(vlan1)IPアドレス 192.168.10.1/24 192.168.20.1/24
DNSリレー機能 有効 有効

ここでは、次の方針で設定を行います。


設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態(スタートアップコンフィグなしで起動した状態)から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0とppp1を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0
     encapsulation ppp 1

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@ispA
     ppp password isppasswdA
     ip tcp adjust-mss pmtu

  4. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・提示されたIPアドレスを無条件で受け入れる設定(ppp ipcp ip-override
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・Unnumbered IPインターフェースの設定(ip unnumbered
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
     keepalive
     ppp ipcp ip-override
     ppp username userA
     ppp password passwdA
     ip unnumbered vlan1
     ip tcp adjust-mss pmtu

  5. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.10.1/24

  6. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.10.0/24
     network cug
      ip subnet 192.168.20.0/24

  7. 外部ネットワークを表すゾーン「public」を作成します。
    これには、前記コマンドに加え、hostip addressの各コマンドを使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  8. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します(ここでは本製品・端末間の通信だけでなく、グループユーザー間の通信も含みます)
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit dns from public.wan.ppp0 to public
     protect

  9. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private.lan to public
     enable

  10. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.20.0/24 ppp1

  11. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  12. 以上で設定は完了です。
    end


ルーターBの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0とppp1を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0
     encapsulation ppp 1

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@ispB
     ppp password isppasswdB
     ip tcp adjust-mss pmtu

  4. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・提示されたIPアドレスを無条件で受け入れる設定(ppp ipcp ip-override
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・Unnumbered IPインターフェースの設定(ip unnumbered
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
     keepalive
     ppp ipcp ip-override
     ppp username userB
     ppp password passwdB
     ip unnumbered vlan1
     ip tcp adjust-mss pmtu

  5. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.20.1/24

  6. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.20.0/24
     network cug
      ip subnet 192.168.10.0/24

  7. 外部ネットワークを表すゾーン「public」を作成します。
    これには、前記コマンドに加え、hostip addressの各コマンドを使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  8. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します(ここでは本製品・端末間の通信だけでなく、グループユーザー間の通信も含みます)
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit dns from public.wan.ppp0 to public
     protect

  9. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private.lan to public
     enable

  10. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.10.0/24 ppp1

  11. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  12. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
 encapsulation ppp 1
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
!
interface ppp1
 keepalive
 ppp ipcp ip-override
 ppp username userA
 ppp password passwdA
 ip unnumbered vlan1
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
 network cug
  ip subnet 192.168.20.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.ppp0 to public
 protect
!
nat
 rule 10 masq any from private.lan to public
 enable
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 ppp1
!
ip dns forwarding
!
end

ルーターBのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
 encapsulation ppp 1
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
!
interface ppp1
 keepalive
 ppp ipcp ip-override
 ppp username userB
 ppp password passwdB
 ip unnumbered vlan1
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.20.1/24
!
zone private
 network lan
  ip subnet 192.168.20.0/24
 network cug
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.ppp0 to public
 protect
!
nat
 rule 10 masq any from private.lan to public
 enable
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 ppp1
!
ip dns forwarding
!
end
