設定例集#63: WebリダイレクトとマルチプルVLANを併用したインターネット接続


構成
設定開始前に
自動設定の確認と削除
システム時刻の設定
ルーターの設定
設定の保存
ファイアウォールログについて
ルーターのコンフィグ



PPPoEを使ってインターネットサービスプロバイダー(ISP)に接続します。
この例は、ソフトウェアブリッジのマルチプルVLAN(保護ポート)機能を利用することで、各スイッチポートにインターネットアクセスを提供しつつ、ポート間の通信は遮断する構成例です。
さらに、Webリダイレクト機能を併用して、各ポートに接続された端末がHTTP通信(Webアクセス)を行う際、一定の頻度で各端末からのHTTPリクエストを特定のURLにリダイレクトさせるようにします。

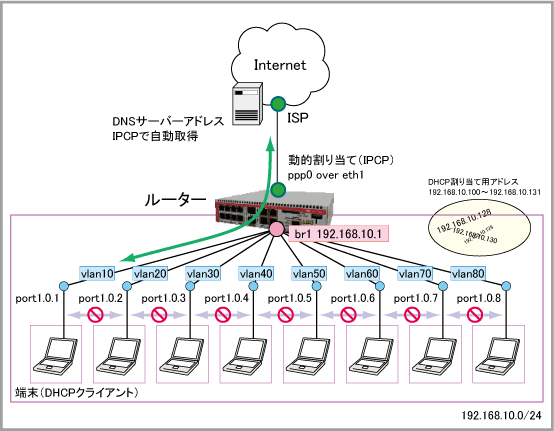

構成

ISPから提供された情報
ISP接続用ユーザー名 user@isp
ISP接続用パスワード isppasswd
PPPoEサービス名 指定なし
WAN側IPアドレス 動的割り当て(IPCP)
DNSサーバー 自動取得(IPCP)
ルーターの基本設定
WAN側物理インターフェース eth1
WAN側(ppp0)IPアドレス 接続時にISPから取得
LAN側(br1)IPアドレス 192.168.10.1/24
DHCPサーバー機能 有効
DHCPサーバーの設定
DHCPプール名 pool10
リース時間 2時間
対象サブネット 192.168.10.0/24
デフォルトゲートウェイ 192.168.10.1
DNSサーバー 192.168.10.1
提供するIPアドレスの範囲 192.168.10.100~192.168.10.131(32個)

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態(スタートアップコンフィグなしで起動した状態)から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@isp
     ppp password isppasswd
     ip tcp adjust-mss pmtu

  4. ソフトウェアブリッジ「1」を作成します。これには、bridgeコマンドを使います。
    ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
    bridge 1

  5. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
     vlan 10,20,30,40,50,60,70,80

  6. LANポート1.0.1~1.0.8をそれぞれvlan10~80のタグなしポートに設定します。
    これには、switchport access vlanコマンドを使います。
    VLANについては「L2スイッチング」/「バーチャルLAN」をご覧ください。
    interface port1.0.1
     switchport access vlan 10

    interface port1.0.2
     switchport access vlan 20

    interface port1.0.3
     switchport access vlan 30

    interface port1.0.4
     switchport access vlan 40

    interface port1.0.5
     switchport access vlan 50

    interface port1.0.6
     switchport access vlan 60

    interface port1.0.7
     switchport access vlan 70

    interface port1.0.8
     switchport access vlan 80

  7. ソフトウェアブリッジ「1」にvlan10~80を保護ポートとして追加します。これにはbridge-groupコマンドのport-protectedオプションを使います。
    interface vlan10,vlan20,vlan30,vlan40,vlan50,vlan60,vlan70,vlan80
     bridge-group 1 port-protected

  8. LAN側インターフェースbr1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface br1
     ip address 192.168.10.1/24


  9. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network dhcp
      ip subnet 0.0.0.0/0 interface br1
     network lan
      ip subnet 192.168.10.0/24

  10. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  11. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocoldportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    DHCPv4パケットを表すカスタムアプリケーション「dhcpv4」を定義します。
    application dhcpv4
     protocol udp
     dport 67 to 68

  12. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部でのDHCPv4による通信を許可します
    ・rule 20 - 内部から内部への通信を許可します(ここでは本製品・端末間の通信)
    ・rule 30 - 内部から外部への通信を許可します
    ・rule 40 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit dhcpv4 from private.dhcp to private.dhcp
     rule 20 permit any from private.lan to private.lan
     rule 30 permit any from private.lan to public
     rule 40 permit dns from public.wan.ppp0 to public
     protect

  13. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private.lan to public
     enable

  14. 侵入防御(IPS)機能の設定を行います。
    これには、ipsprotectの各コマンドを使います。
    この設定では、異常なイベントをログに記録するだけですが、category actionコマンドによって、特定のイベントを検出したときに該当パケットを破棄する設定も可能です。
    侵入防御(IPS)の詳細は「UTM」/「侵入防御(IPS)」をご覧ください。
    ips
     protect

  15. Webリダイレクト機能の設定を行います。
    これには、web-redirectserver-urlrepeat-timeidle-timebrowser-onlyenableの各コマンドを使います。
    Webリダイレクトの詳細は「トラフィック制御」/「Webリダイレクト」をご覧ください。
    web-redirect
     server-url https://www.allied-telesis.co.jp
     repeat-time 86400
     idle-time 7200
     browser-only
     enable

  16. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット(network
    ・リースするIPアドレス(range
    ・デフォルトゲートウェイ(default-router
    ・DNSサーバーアドレス(dns-server
    ・リース時間(lease
    ip dhcp pool pool10
     network 192.168.10.0 255.255.255.0
     range 192.168.10.100 192.168.10.131
     dns-server 192.168.10.1
     default-router 192.168.10.1
     lease 0 2 0

  17. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
    service dhcp-server

  18. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  19. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0

  20. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
bridge 1
!
vlan database
 vlan 10,20,30,40,50,60,70,80
!
interface port1.0.1
 switchport access vlan 10

interface port1.0.2
 switchport access vlan 20

interface port1.0.3
 switchport access vlan 30

interface port1.0.4
 switchport access vlan 40

interface port1.0.5
 switchport access vlan 50

interface port1.0.6
 switchport access vlan 60

interface port1.0.7
 switchport access vlan 70

interface port1.0.8
 switchport access vlan 80
!
interface vlan10,vlan20,vlan30,vlan40,vlan50,vlan60,vlan70,vlan80
 bridge-group 1 port-protected
!
interface br1
 ip address 192.168.10.1/24

!
zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface br1
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application dhcpv4
 protocol udp
 dport 67 to 68
!
firewall
 rule 10 permit dhcpv4 from private.dhcp to private.dhcp
 rule 20 permit any from private.lan to private.lan
 rule 30 permit any from private.lan to public
 rule 40 permit dns from public.wan.ppp0 to public
 protect
!
nat
 rule 10 masq any from private.lan to public
 enable
!
ips
 protect
!
web-redirect
 server-url https://www.allied-telesis.co.jp
 repeat-time 86400
 idle-time 7200
 browser-only
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
ip route 0.0.0.0/0 ppp0
!
end
