設定例集#66: FQDN指定によるポリシーベースルーティング


構成
設定開始前に
自動設定の確認と削除
システム時刻の設定
ルーターAの設定
ルーターBの設定
設定の保存
ファイアウォールログについて
ルーターAのコンフィグ
ルーターBのコンフィグ



センター・拠点間をVPN回線で接続した構成において、拠点側は通常センター経由で通信を行いますが、拠点側ではさらにFQDN指定のエンティティーによるポリシーベースルーティング(PBR)を利用して、Office 365 関連の通信だけは拠点側が独自に接続しているISP経由でインターネットへ出します。また、拠点側では侵入防御(IPS)機能を使用します。

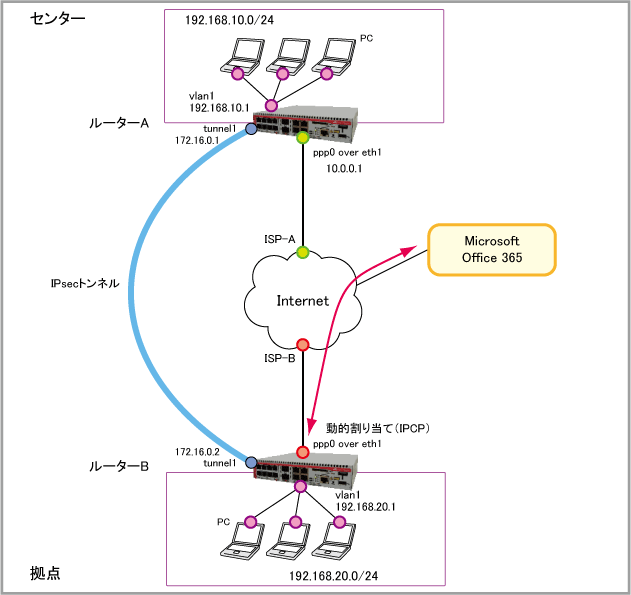

構成


ルーターA
ルーターB
ISPから提供された情報
接続用ユーザー名 user@ispA user@ispB
接続用パスワード isppasswdA isppasswdB
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.0.0.1 動的割り当て(IPCP)
DNSサーバー 自動取得(IPCP) 自動取得(IPCP)
ルーターの基本設定
WAN側物理インターフェース eth1 eth1
WAN側(ppp0)IPアドレス 10.0.0.1/32 接続時にISPから取得
LAN側(vlan1)IPアドレス 192.168.10.1/24 192.168.20.1/24
IPsecトンネル(tunnel1)IPアドレス 172.16.0.1/30 172.16.0.2/30

[事前共有鍵]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態(スタートアップコンフィグなしで起動した状態)から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ppp username user@ispA
     ppp password isppasswdA
     ip address 10.0.0.1/32
     ip tcp adjust-mss pmtu

  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.10.1/24

  5. ファイアウォール、NAT、ポリシーベースルーティング(PBR)のルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 172.16.0.0/30
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24

  6. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address 10.0.0.1

  7. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocoldportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  8. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     dport 500

  9. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - ESPパケットを許可します
    ・rule 70 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private no-state-enforcement
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit esp from public.wan.ppp0 to public.wan
     rule 60 permit esp from public.wan to public.wan.ppp0
     rule 70 permit dns from public.wan.ppp0 to public.wan
     protect

  10. NAT機能の設定を行います。
    これには、natruleenableの各コマンドを使います。

    ・rule 10 - 内部のコンピューターがダイナミックENAT機能を使用できるようにします

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  11. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address RouterB

  12. IPsecトンネルインターフェースtunnel1を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU(mtu
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースにおける対向装置ID(リモートID)(tunnel remote name
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    interface tunnel1
     mtu 1300
     tunnel source ppp0
     tunnel destination dynamic
     tunnel remote name RouterB
     tunnel protection ipsec
     tunnel mode ipsec ipv4
     ip address 172.16.0.1/30
     ip tcp adjust-mss 1260

  13. デフォルト経路(0.0.0.0/0)とルーターBのLAN側(192.168.20.0/24)への経路を設定します。これにはip routeコマンドを使います。
    ただし、ルーター間のVPN接続が有効になるまでは、対向側LANへの経路は使用できないように設定します。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.20.0/24 tunnel1
    ip route 192.168.20.0/24 Null 254

  14. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  15. 以上で設定は完了です。
    end


ルーターBの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@ispB
     ppp password isppasswdB
     ip tcp adjust-mss pmtu

  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.20.1/24

  5. 侵入防御(IPS)機能の設定を行います。
    これには、ipscategory actionprotectの各コマンドを使います。
    ここでは、HTTPに関するエラーや異常を検出したときに該当パケットを破棄するよう設定しています。
    侵入防御(IPS)の詳細は「UTM」/「侵入防御(IPS)」をご覧ください。
    ips
     category http-events action deny
     protect

  6. ファイアウォール、NAT、ポリシーベースルーティング(PBR)のルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 172.16.0.0/30
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
     network tunnel
      ip subnet 0.0.0.0/0 interface tunnel1

  7. 外部ネットワークを表すゾーン「public」を作成します。
    ここでは外部ネットワーク上のホスト「office」として、FQDN「www.office.com」を指定しています。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0
      host office
       ip address dynamic fqdn www.office.com

  8. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocoldportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  9. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     dport 500

  10. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - ESPパケットを許可します
    ・rule 70 - ppp1(ISP-B側)インターフェースから外部への通信について、DPIによる判別が完了していないトラフィックを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private no-state-enforcement
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit esp from public.wan.ppp0 to public.wan
     rule 60 permit esp from public.wan to public.wan.ppp0
     rule 70 permit dns from public.wan.ppp0 to public.wan
     protect

  11. NAT機能の設定を行います。
    これには、natruleenableの各コマンドを使います。

    ・rule 10 - 内部のコンピューターがダイナミックENAT機能を使用できるようにします

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  12. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.1

  13. ポリシーベースルーティング(PBR)を有効化し、LAN側からOffice 365 へのトラフィックを ppp1(ISP-B側)経由で転送するよう設定します。
    これには、policy-based-routingip policy-routepolicy-based-routing enableの各コマンドを使います。

    ポリシーベースルーティングの詳細は「トラフィック制御」/「ポリシーベースルーティング」をご覧ください。
    policy-based-routing
     ip policy-route 10 from private to public.wan.office nexthop ppp0
     policy-based-routing enable

  14. トンネルインターフェースで受信したパケットに対して、UTM機能の処理が行われるようにします。これには、tunnel security-reprocessingコマンドを使います。
    tunnel security-reprocessing

  15. IPsecトンネルインターフェースtunnel1を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU(mtu
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースにおける自装置ID(ローカルID)(tunnel local name
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    interface tunnel1
     mtu 1300
     tunnel source ppp0
     tunnel destination 10.0.0.1
     tunnel local name RouterB
     tunnel protection ipsec
     tunnel mode ipsec ipv4
     ip address 172.16.0.2/30
     ip tcp adjust-mss 1260

  16. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・デフォルト経路(0.0.0.0/0)を tunnel1 に向けます
    ・対向ルーターA(10.0.0.1)には ppp0経由で接続します
    ・ルーターAのLAN側(192.168.10.0/24)へは tunnel1 経由で通信します。
    ただし、ルーター間のVPN接続が有効になるまでは、対向側LANへの経路は使用できないように設定します。

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 tunnel1
    ip route 10.0.0.1/32 ppp0
    ip route 192.168.10.0/24 tunnel1
    ip route 192.168.10.0/24 Null 254

  17. DNSサーバーとしてルーターAのLAN側アドレスを固定設定します。
    また、FQDN指定のエンティティー(ホスト定義)を使用するため、ルーターB自身が名前を解決するときにも自身のDNSリレー機能を使用するよう設定します。
    これには、ip name-serverコマンドとip domain-lookupコマンドのvia-relayオプションを使います。
    次のDNSリレーの設定とあわせて、ルーターB配下の端末はDNSの名前解決を、端末 → ルーターB → tunnel1 → ルーターA → ISP-AのDNSサーバーの流れで行います。

    FQDN指定のホスト定義を利用するための前提条件については、「UTM」/「エンティティー定義」をご覧ください。
    ip name-server 192.168.10.1
    ip domain-lookup via-relay

  18. DNSリレー機能とDNSキャッシュ機能を有効にします。これには、ip dns forwardingコマンドとip dns forwarding cacheコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
    ip dns forwarding cache size 1000

  19. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@ispA
 ppp password isppasswdA
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address RouterB
!
interface tunnel1
 mtu 1300
 tunnel source ppp0
 tunnel destination dynamic
 tunnel remote name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel1
ip route 192.168.20.0/24 Null 254
!
ip dns forwarding
!
end

ルーターBのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.20.1/24
!
ips
 category http-events action deny
 protect
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 0.0.0.0/0 interface tunnel1
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  host office
   ip address dynamic fqdn www.office.com
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.1
!
policy-based-routing
 ip policy-route 10 from private to public.wan.office nexthop ppp0
 policy-based-routing enable
!
tunnel security-reprocessing
!
interface tunnel1
 mtu 1300
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel local name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 tunnel1
ip route 10.0.0.1/32 ppp0
ip route 192.168.10.0/24 tunnel1
ip route 192.168.10.0/24 Null 254
!
ip name-server 192.168.10.1
ip domain-lookup via-relay
!
ip dns forwarding
ip dns forwarding cache size 1000
!
end




(C) 2015 - 2019 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.AA
