[index] CentreCOM ARX640S コマンドリファレンス 5.1.5

インターフェース / 一般設定

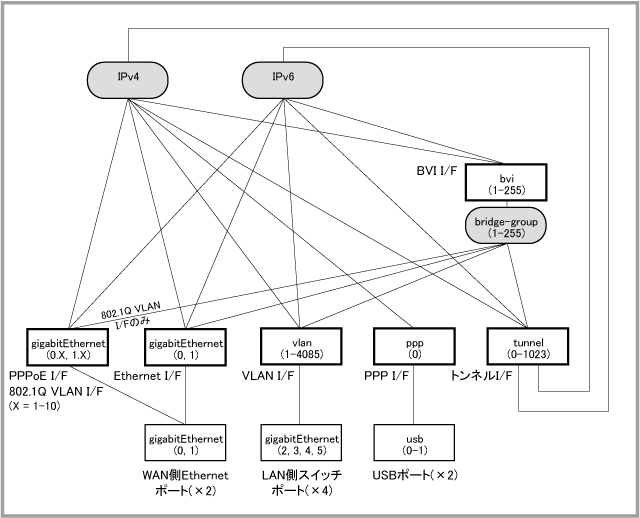

Note - PPPインターフェースはIPv4ルーティングだけをサポートします（IPv6ルーティングは未サポート）。

• WAN側Ethernetインターフェース（gigabitEthernet 0〜1）

• LAN側スイッチポート（gigabitEthernet 2〜5）

• USBポート（usb 0〜1）


*Router(config)# interface gigabitEthernet 3 ↓ *Router(config-if)# static-channel-group 1 ↓ *Router(config-if)# exit ↓ *Router(config)# interface gigabitEthernet 4 ↓ *Router(config-if)# static-channel-group 1 ↓ *Router(config-if)# exit ↓ *Router(config)# interface gigabitEthernet 5 ↓ *Router(config-if)# static-channel-group 1 ↓ *Router(config-if)# exit ↓

Note - スタティックチャンネルグループの設定を行うときは、所属ポートは、あらかじめすべての所属ポートを、同一VLAN所属、かつ、同一タグ設定（accessかtrunk）にしておく必要があります。所属ポートのVLAN設定が異なる場合の動作はサポート対象外なので注意してください。

Note - スタティックチャンネルグループの設定を行うときは、あらかじめすべての所属ポートを、同一の通信モード（speedコマンド）に設定しておく必要があります。所属ポートの通信モードが統一されていない場合の動作はサポート対象外なので注意してください。

*Router(config)# interface gigabitEthernet 3 ↓ *Router(config-if)# no static-channel-group ↓

Note - USBポートは2つありますが、USB型データ通信端末を装着してWAN接続に使えるのは1つだけです。

• WAN側Ethernetインターフェース（gigabitEthernet 0〜1）

• VLANインターフェース（vlan 1〜4085）

• 802.1Q VLANインターフェース（gigabitEthernet 0.X、1.X。X = 1〜10）

• PPPインターフェース（ppp 0）

• PPPoEインターフェース（gigabitEthernet 0.X、1.X。X = 1〜10）

• BVIインターフェース（bvi 1〜255）

• トンネルインターフェース（tunnel 0〜1023）


Note - PPPインターフェースはIPv4ルーティングだけをサポートします（IPv6ルーティングは未サポート）。

• WAN側Ethernetインターフェース（gigabitEthernet 0〜1）

• VLANインターフェース（vlan 1〜4085）

• 802.1Q VLANインターフェース（gigabitEthernet 0.X、1.X。X = 1〜10）

• トンネルインターフェース（tunnel 0〜1023）


Note - VLANインターフェース間でのブリッジングはできません。

• EtherIP

  • EtherIP over IPv4

  • EtherIP over IPv6

  • EtherIP over IPsec

• IP over IP

  • IPv4 over IPv4

  • IPv4 over IPv6

  • IPv6 over IPv4

  • IPv6 over IPv6

• IPsec


• IPv4ルーティングモジュール

• IPv6ルーティングモジュール

• ブリッジングモジュール


Note - PPPインターフェースはIPv4ルーティングだけをサポートします（IPv6ルーティングは未サポート）。

• gigabitEthernet 0

• gigabitEthernet 1

  gigabitEthernet 0〜1は、WAN側Ethernetインターフェースです。


• gigabitEthernet 2

• gigabitEthernet 3

• gigabitEthernet 4

• gigabitEthernet 5

  gigabitEthernet 2〜5は、LAN側スイッチポートです。


• usb 0

• usb 1

  usb 0〜1は、USBポートです。


• ppp 0

  ppp 0は、PPPインターフェースです。詳しくは「PPP」の「一般設定」をご覧ください。


• gigabitEthernet 0.1

• gigabitEthernet 0.2

• ...

• gigabitEthernet 0.10

• gigabitEthernet 1.0

• gigabitEthernet 1.1

• ...

• gigabitEthernet 1.10

  gigabitEthernet 0.1 〜 0.10 と 1.1 〜 1.10 は、それぞれ gigabitEthernet 0 と gigabitEthernet 1 の上に作成する論理的なサブインターフェースです。サブインターフェース上では、カプセル化方式としてPPPoE、IEEE 802.1Q VLANのどちらかを用いることができ、前者を採用したサブインターフェースはPPPoEインターフェース、後者を採用したサブインターフェースは802.1Q VLANインターフェースとなります。詳しくは「PPP」の「一般設定」、および、「VLAN」の「WAN側設定」をご覧ください。


• vlan 1

• vlan 2

• ...

• vlan 4085

  vlan 1〜4085は、VLANインターフェースです。詳しくは「VLAN」の「LAN側設定」をご覧ください。


• bvi 1

• bvi 2

• ...

• bvi 255

  bvi 1〜255は、BVIインターフェースです。詳しくは「ブリッジング」の「一般設定」をご覧ください。


• tunnel 0

• tunnel 1

• ...

• tunnel 1023

  tunnel 0〜1023は、トンネルインターフェースです。詳しくは「インターフェース」の「トンネルインターフェース」をご覧ください。


• loop 0

• loop 1
  loop 0〜1は、ループバックインターフェースです。
  ループバックインターフェースは、下位層（物理層/データリンク層）との関連を持たない仮想的なインターフェースです。下位層の状態に依存しないため、このインターフェースに設定したアドレスを広告することで、本製品への到達性を高めることができます。
  また、ループバックインターフェースに設定したアドレスは、ルーターIDや始点アドレスの決定時にも使用されます。詳しくは「IPルーティング」の「IPインターフェース」をご覧ください。


• nullインターフェース（null）
  nullは、転送されてきたパケットを破棄するための特殊なインターフェース名です。スタティック経路（ip routeコマンド、ipv6 routeコマンド）の送出インターフェースとして指定することにより、「ブラックホール経路」を設定することができます。実際には存在しないインターフェースであるため、それ以外の用途や設定はありません。詳しくは「IPルーティング」の「経路制御」、「IPv6ルーティング」の「経路制御」をご覧ください。


• interfaceコマンド
  WAN側Ethernet、LAN側スイッチポート、VLANインターフェース、ループバックインターフェース


• interface(subif)コマンド
  WAN側Ethernet上のサブインターフェース（PPPoEインターフェース、802.1Q VLANインターフェース）


• interface pppコマンド
  PPPインターフェース


• interface bviコマンド
  BVIインターフェース


• interface tunnelコマンド
  トンネルインターフェース


*Router(config)# interface gigabitEthernet 0 ↓ *Router(config-if)# no shutdown ↓

*Router(config)# interface gigabitEthernet 0 ↓ *Router(config-if)# shutdown ↓

*Router(config)# interface gigabitEthernet 0 ↓ *Router(config-if)# ip address 192.168.10.1/24 ↓ *Router(config-if)# no shutdown ↓

*Router(config)# interface gigabitEthernet 2 ↓ *Router(config-if)# speed 10m-half ↓

*Router(config)# vlan database ↓ *Router(config-vlan)# vlan 2 ↓

*Router(config)# interface gigabitEthernet 3 ↓ *Router(config-if)# switchport access vlan 2 ↓ *Router(config-if)# exit ↓ *Router(config)# interface gigabitEthernet 4 ↓ *Router(config-if)# switchport access vlan 2 ↓

*Router(config)# interface vlan 2 ↓ *Router(config-if)# ip address 192.168.2.1/24 ↓ *Router(config-if)# no shutdown ↓

*Router(config)# interface gigabitEthernet 1.1 ↓ *Router(config-subif)# pppoe enable ↓ *Router(config-pppoe-if)# ppp bind-profile pppoe_ispA ↓ *Router(config-pppoe-if)# ip address ipcp ↓ *Router(config-pppoe-if)# no shutdown ↓

*Router(config)# interface gigabitEthernet 1.1 ↓ *Router(config-subif)# encapsulation dot1q 10 ↓ *Router(config-dot1q-if)# no shutdown ↓

*Router(config)# interface ppp 0 ↓ *Router(config-if-ppp)# ppp bind-device usb 0 ↓ *Router(config-if-ppp)# ppp bind-profile ppp_3g ↓ *Router(config-if-ppp)# ip address ipcp ↓ *Router(config-if-ppp)# no shutdown ↓

*Router(config)# interface tunnel 1 ↓ *Router(config-if-tunnel)# tunnel mode etherip ip ↓ *Router(config-if-tunnel)# tunnel source 10.1.1.1 ↓ *Router(config-if-tunnel)# tunnel destination 10.2.2.2 ↓ *Router(config-if-tunnel)# no shutdown ↓

*Router(config)# interface tunnel 2 ↓ *Router(config-if-tunnel)# tunnel mode ipsec ↓ *Router(config-if-tunnel)# tunnel policy ipsecvpn ↓ *Router(config-if-tunnel)# ip unnumbered ↓ *Router(config-if-tunnel)# no shutdown ↓

*Router> show interface gigabitEthernet 0 ↓ Interface gigabitEthernet 0 is up, line protocol is up Hardware is Ethernet, address is 00-00-f4-27-75-24 Current speed is autonegotiation (10BaseT Half Duplex) index 4 metric 1 mtu 1500 Bandwidth 10m [Counter information] input packets 11399, bytes 627451, broadcast packets 19, multicast packets 4 input errors 0, dropped 0, missed 0 output packets 11859, bytes 676860, broadcast packets 3, multicast packets 0 output errors 0, dropped 0 collisions 0
