光ケーブル 光ケーブル
- 簡易仕様
-
・10G対応マルチモード（OM3）
・マルチモード（OM1、OM2）
・シングルモード
| 用途 | 仕様 | |||||
|---|---|---|---|---|---|---|
| 屋内用 | 種類 | 形状線 | 心数 | タイプ | ケーブル色 | |
| マルチモード (62.5/125μm) |
OM1 | 光ファイバー | 2心 | メタリック型 | 灰 | |
| OM1 | 光ファイバー | 4心 | メタリック型 | 灰 | ||
| OM1 | 光コード | 1心 | – | 灰 | ||
| OM1 | 光コード | 2心 | メガネ型 | 灰 | ||
| マルチモード (50/125μm) |
OM2 | 光ファイバー | 2心 | メタリック型 | 若草 | |
| OM2 | 光ファイバー | 4心 | メタリック型 | 若草 | ||
| OM2 | 光コード | 1心 | – | 若草 | ||
| OM2 | 光コード | 2心 | メガネ型 | 若草 | ||
| 10G対応 マルチモード (50/125μm) |
OM3 | 光コード | 2心 | メガネ型 | 水色 | |
| シングルモード | OS1 | 光ファイバー | 2心 | メタリック型 | 黄 | |
| OS1 | 光コード | 1心 | – | 黄 | ||
| OS1 | 光コード | 2心 | メガネ型 | 黄 | ||
| 屋外用 | マルチモード (62.5/125μm) |
OM1 | 光ファイバー | 2心 | メタリック型 | 黒 |
| OM1 | 光ファイバー | 4心 | メタリック型 | 黒 | ||
| マルチモード (50/125μm) |
OM2 | 光ファイバー | 2心 | メタリック型 | 黒 | |
| OM2 | 光ファイバー | 4心 | メタリック型 | 黒 | ||
| シングルモード | OS1 | 光ファイバー | 2心 | メタリック型 | 黒 | |
| OS1 | 光ファイバー | 4心 | メタリック型 | 黒 | ||
- 光ファイバーケーブルはコネクターが別売です。両端の光コネクターとセットでお買い求めください。
光ファイバーのみをお買い求めいただくことはできません。
| 光ファイバー心線（μm） | 波長 （μm） |
伝送特性 | 対応 | |||
|---|---|---|---|---|---|---|
| コア径 | クラッド径 | 伝送損失（db/km） | 伝送帯域（MHz・km） | |||
| マルチモード光ファイバー （OM3） |
50 | 125 | 0.85 | 3.0以下 | 2,000以上（EMB、Laser） | 10BASE-FL、100BASE-FX、1000BASE-SX/LX、10GBASE-SR（300m） |
| 1,500以上（OFL） | ||||||
| 1.3 | 1.0以下 | 500以上（OFL） | ||||
| マルチモード光ファイバー （OM1） |
62.5 | 125 | 0.85 | 3.5以下 | 200以上 | 10BASE-FL、100BASE-FX、1000BASE-SX/LX、10GBASE-SR（33m） |
| 1.3 | 1.5以下 | 500以上 | ||||
| マルチモード光ファイバー （OM2） |
50 | 125 | 0.85 | 3.0以下 | 500以上 | 10BASE-FL、100BASE-FX、1000BASE-SX/LX、10GBASE-SR（82m） |
| 1.3 | 1.0以下 | 600以上 | ||||
| シングルモード光ファイバー （OS1） |
9.5 | 125 | 1.31 | 0.5以下 | － | 100BASE-FX、1000BASE-LX、1000BASE-LH、1000BASE-BX10、10GBASE-LR、10GBASE-ER、40GBASE-LR4、100GBASE-LR4 |
| 1.55 | 0.26以下 | － | ||||

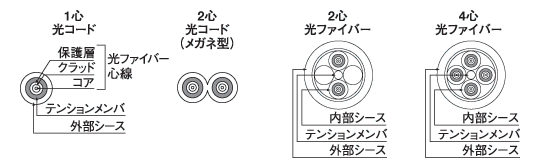

光コード/光ファイバー断面図
