PoEソリューション
進化する技術でネットワークをさらに拡大
コンセントがない場所で、ネットワーク機器への給電・電源管理の
集約化を実現するPoE技術
PoE（Power over Ethernet）はLANケーブルを用いてネットワーク機器やIoT機器に電力を供給するテクノロジーです。例えば、機器の導入場所に安定した電力が必要にもかかわらず追加の電気工事が難しいシーンや美観の維持が求められる商業施設に加え、大量にIoT機器を導入したいシーンなどに最適です。
なお、給電機器はPSE（Power Source Equipment）、受電機器をPD（Power Device）と呼ばれています。PoE技術は、イーサネットのLANケーブルを用いるため、ネットワーク機器とデータ信号を送受信しつつ電源を供給し、スマートかつ安定したネットワークを実現します。
- データと電力を同時供給でき、配線がシンプル
- コンセントのない場所でも電力の供給が可能
- UPSが不要
- 電源管理の集約化が実現
ソリューション概要

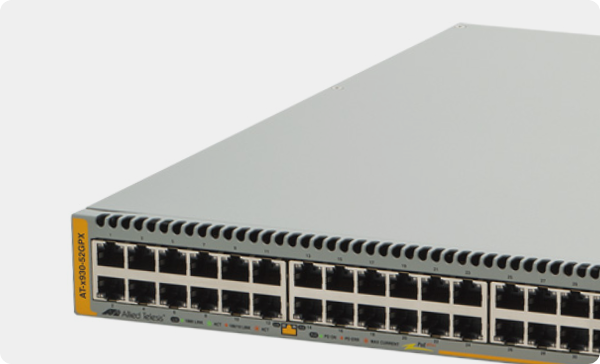

アライドテレシスは、PoE++と、既設のCat5eケーブルを用いたまま、1Gから2.5G／5Gへ通信帯域をアップグレードできるマルチギガ対応製品を幅広くラインナップします。標準的な構成はもちろん、次世代構成も最小限のコストで導入できます。
ソリューション詳細
PoEパススルー
PoEで受電した電力を自身で使いつつ、配下のPoEデバイスに給電する機能です。
- 大容量給電が可能なPoE++機能との併用により、ケーブルレス構成が可能になります。
Non-stop PoE
機器の再起動時にもPoE給電を継続可能にする機能です。
- 照明やセンサーなど、給電が必須のIoTデバイスの停止を回避
- 配下の無線LAN APへの給電を続けるため、迅速な復旧が実現
- 録画機能一体型のネットワークカメラにおいて録画の継続が可能
受電機器（PD）の自動障害復旧
PDの状態を監視して、PoEのオン／オフによりPDを自動的に復旧させることができます。
- 障害復旧のためのソフトウェアが不要
- 機器への設定のみでPD復旧が可能
- スクリプト設定により、人手を介さずに自動対応
仕様
- 設定例
-
① Pingポーリングを設定する
Pingポーリング「1」を作成し、監視対象のPoEデバイスのIPアドレスを設定し、有効化します。
※対象にPingを送信する間隔、到達性が失われたと判断するPing回数などのパラメーターも設定できます。awplus（config）# ping-poll 1 ↓
awplus（config-ping-poll）# ip 192.168.10.101
awplus（config-ping-poll）# active
② スクリプトを作成する
Editコマンドでエディタを立ち上げ、到達性が失われた時にトリガーで実行するスクリプトを作成します。
awplus（config）# ping-poll 1 ↓
awplus（config-ping-poll）# ip 192.168.10.101
awplus（config-ping-poll）# activeスクリプトは接続ポートのPoE給電をオフ→3秒後にオンとするコマンドです。
enable
configure terminal
interface port1.0.1
no power-inline enable
wait 3
power-inline enable③ トリガーを設定する
1で作成したPingポーリングにて到達性が失われた場合に2で作成したスクリプトを実行するトリガーを設定し、有効化します。
awplus（config）# trigger 1
awplus（config-trigger）# type ping-poll 1 down
awplus（config-trigger）# script 1 flash:/poeoffon.scp
awplus（config-trigger）# active
